שמות ופונקציות של חלקי היגוי: קצוות מוט קשר, קצוות מתלים, מתלים היגוי ומשאבות הסבר

כאשר נהגים מדברים על שליטה ברכב, הם מתמקדים לעתים קרובות בהגה, יישור הצמיגים או תחושת הטיפול הכללית. אבל מאחורי כל פנייה חלקה עומדת קבוצה של רכיבי היגוי שפועלים יחד עם דיוק. הבנת השמות והפונקציות של חלקי ההיגוי חשובה לא רק עבור מכונאים וקוני חלקים, אלא גם עבור מפיצים, בעלי סדנאות ומשתמשי רכב יומיומיים שרוצים לקבל החלטות תיקון מושכלות. חלקים כגון קצוות מוטות חיבור, קצוות מתלים, מתלי היגוי ומשאבות היגוי עשויים להיראות טכניים בהתחלה, אך כל אחד מהם ממלא תפקיד ברור בהפיכת קלט הנהג לתנועת גלגל בטוחה ויציבה.

מדוע יש חשיבות לידע של חלקי היגוי

מערכת היגוי היא לא רק לגרום לרכב לפנות שמאלה או ימינה. זה משפיע ישירות על:

· יציבות הרכב

· אמון בנהג

· בלאי צמיגים

· תגובת השעיה

· בטיחות בדרכים

כאשר מרכיב אחד מתחיל להתבלות, הסימפטומים מתפשטים לרוב במערכת. קצה מוט שחוק יכול ליצור היגוי רופף. מתלה הגה פגום יכול לגרום לגלגל להרגיש כבד או לא עקבי. משאבה כושלת עלולה לגרום לרעש וללחץ הידראולי ירוד. זו הסיבה שקונים שמבינים את היסודות בדרך כלל טובים יותר בבחירת החלק הנכון ובזיהוי בעיות קשורות לפני שהם הופכים לתיקונים יקרים.

מבט מהיר על רכיבי ההיגוי העיקריים

כדי להפוך את המערכת לקלה יותר להבנה, הנה סקירה פשוטה של ​​חלקי ההיגוי המרכזיים שנדונו במאמר זה.

טבלה זו נותנת מסגרת בסיסית, אך כל חלק ראוי לתשומת לב רבה יותר.

מה עושים קצוות עניבה

קצוות מוטות קשר הם בין חלקי ההיגוי המוכרים ביותר מכיוון שהם מעורבים ישירות בכיוון הגלגל. במילים פשוטות, קצה מוט הקשירה מחבר את מצמד ההיגוי לפרק ההיגוי, ומאפשר לכוח ההיגוי להזיז את הגלגלים ועדיין מאפשר תנועת מתלים.

קצה מוט קשר טוב חייב לעשות שני דברים בו זמנית:

1. שדר את תנועת ההיגוי בצורה מדויקת

2. אפשר תנועה גמישה כשהמתלה נע מעל מהמורות

מכיוון שקצה מוט החיבור חשוף כל הזמן להלם כביש, אבק, מים וכוחות סיבוב חוזרים ונשנים, הוא מהווה פריט בלאי בכלי רכב רבים. ברגע שמפרק הכדור בפנים משתחרר, הנהג עשוי להבחין בשיטוט, שמירה על יישור לקוי או צליל דפיקה במהלך פניות.

סימנים נפוצים של קצוות מוטות שחוקים

· ההיגוי מרגיש רופף או מעורפל

· צמיגים קדמיים נשחקים בצורה לא אחידה

· רעש צקצוק מהחזית

· רכב סחף גם לאחר יישור

· תגובת גלגל ההגה מתעכבת

ברכישת חלקים, לעיתים קרובות מזלזלים בקצוות של מוטות קשר מכיוון שהם קטנים יחסית. עם זאת, השפעתם על דיוק הטיפול היא משמעותית.

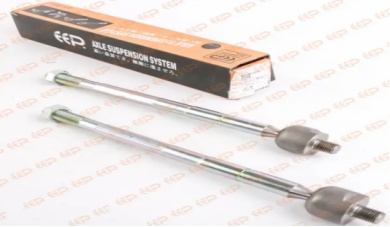

הבנת מתלים

קצוות מתלים, הנקראים לפעמים מוטות חיבור פנימיים בשווקים רבים, יושבים בין מתלה ההיגוי לקצוות מוטות החיבור החיצוניים. התפקיד שלהם הוא להעביר תנועה ממכלול המתלה החוצה אל מפרק ההיגוי דרך מבנה מוט הקשירה.

זה הופך את קצה המתלה לנקודת חיבור קריטית ולא לחלק אביזר פשוט. אם קצה המתלה מפתח בלאי, רפיון בהיגוי יכול להופיע גם כאשר מתלה ההיגוי עצמו עדיין ניתן לשירות.

למה קצוות מתלים חשובים

קצה מתלה חייב לשמור על חוזק תחת תנועת דחיפה-משיכה חוזרת. הוא גם צריך לספוג רעידות תוך שמירה על דיוק ההיגוי. קצוות מתלים באיכות ירודה יכולים ליצור:

· משחק היגוי מוגזם

· שקשוק בחזית

· תחושת כביש לא יציבה

· חיי שירות קצרים יותר עבור רכיבים קשורים

במצבי תיקון מעשיים, טכנאים בודקים לעתים קרובות את קצוות המתלים ואת קצוות מוט הקשירה החיצוניים יחד מכיוון ששניהם יכולים להשפיע על היישור ותגובת ההיגוי. החלפת רק רכיב אחד שחוק תוך התעלמות מהשני עלולה להשאיר את מערכת ההיגוי מתוקנת חלקית ולא משוחזרת במלואה.

מתלים להיגוי: מרכז המערכת

אם קצוות מוט קשר וקצוות מתלה הם נקודות הקישור, מתלה ההיגוי הוא הלב של מכלול ההיגוי. תפקידו העיקרי הוא להמיר את תנועת הסיבוב של ההגה לתנועה הליניארית הדרושה כדי לסובב את הגלגלים.

במערכות היגוי מתלים, כאשר הנהג מסובב את ההגה:

· ציר ההיגוי מסובב את גלגל השיניים

· הפיניון מזיז את המתלה שמאלה או ימינה

· המתלה דוחף או מושך את קצוות המתלה

· קצוות מוט הקשר מכוונים את הגלגלים בהתאם

עיצוב זה נמצא בשימוש נרחב מכיוון שהוא מציע אריזה קומפקטית, שליטה מגיבה ותחושת היגוי אמינה.

סוגי מתלים להיגוי

ישנן שתי קטגוריות נפוצות:

מתלים להיגוי ידניים

אלה מסתמכים לחלוטין על כוח הנהג. הם פשוטים יותר בבנייה אבל דורשים יותר מאמץ.

מתלים להגה כוח

אלה עובדים עם סיוע הידראולי או חשמלי, מפחיתים את מאמץ ההיגוי ומשפרים את הנוחות, במיוחד במהירות נמוכה.

בעיות מתלה הגה נפוצות

מתלה הגה בלוי או פגום יכול להופיע בכמה דרכים:

· נזילת נוזלים סביב אטמים

· היגוי נוקשה או לא עקבי

· הגה לא חוזר בצורה חלקה

· דפיקה או משחק פנימי

· מאמץ פנייה לא אחיד משמאל לימין

מכיוון שמתלה ההיגוי הוא מכלול עיקרי, התאמה נכונה היא חיונית. דגם הרכב, שנה, צד ההיגוי, נקודות הרכבה ותצורה הידראולית או חשמלית כולם צריכים להתאים כראוי.

כיצד משאבות היגוי תומכות במאמץ ההיגוי

במערכות הגה כוח הידראוליות, משאבת ההיגוי אחראית על יצירת הלחץ ההידראולי המסייע לנהג לסובב את הגלגלים ביתר קלות. ללא לחץ משאבה מתאים, מאמץ ההיגוי עולה, במיוחד במהלך חניה, פניות במהירות נמוכה או תנאי עומס כבד.

משאבת הגה אינה מנווטת את הרכב בעצמה. במקום זאת, הוא מסייע למתלה ההיגוי על ידי אספקת נוזל בלחץ. נוזל זה מפחית את הכוח הפיזי הדרוש בגלגל ההגה.

תסמינים אופייניים של משאבת הגה כושלת

· קול יבבה או גניחה בעת סיבוב

· היגוי כבד במהירות נמוכה

· נוזל הגה כוח מוקצף או דולף

· סיוע בהיגוי מושהה

· רטט בהגה

לא כל בעיית היגוי קשה נגרמת על ידי המשאבה. לפעמים הבעיה עשויה לנבוע מנוזלים מועטים, קו חסום, נזק פנימי למדף או בעיות בחגורה. ובכל זאת, המשאבה נותרה אחד המרכיבים החשובים ביותר במערכות היגוי הידראוליות, ולעולם אין להתעלם ממצבה.

כיצד חלקים אלה עובדים יחד

אחת הדרכים הטובות ביותר להבין את השמות והפונקציות של חלקי ההיגוי היא לראות אותם כשרשרת ולא כחלקים נפרדים.

הנה הרצף:

כניסת הגה ← גל הגה ← מתלה היגוי → קצוות מתלה → קצוות מוט קשר → כיוון הגלגל

אם הרכב משתמש בסיוע הידראולי, משאבת ההיגוי תומכת במתלה על ידי מתן לחץ. כל חלק תלוי בחלק הבא. לכן תלונת היגוי היא לרוב תוצאה של בלאי משולב ולא של חלק אחד כושל.

לְדוּגמָה:

· משאבה חלשה עלולה לגרום להיגוי להרגיש כבד.

· מתלה בלוי יכול להפוך את התנועה לבלתי עקבית.

· קצוות מתלים רופפים יכולים להפחית את דיוק ההיגוי.

· קצוות מוט קשר פגומים יכולים להשפיע על זווית הגלגלים ויישור הגלגלים.

מנקודת מבט של אספקת חלקים, הבנת הקשר הזה חשובה מכיוון שהיא עוזרת לקונים להעריך אם הם צריכים חלק חלופי בודד או פתרון שלם יותר לתיקון הגה.

מחשבות אחרונות על בחירת חלקי היגוי

הבנת קצוות מוטות חיבור, קצוות מתלים, מתלי הגה ומשאבות מקלה לראות את מערכת ההיגוי כמבנה עבודה שלם ולא רשימה של שמות מוצרים שאינם קשורים. כאשר קונים, מכונאים ובעלי רכב מבינים את השמות והתפקודים של חלקי ההיגוי הללו, הם מוכנים יותר לזהות תסמינים, לבחור תחליפים מתאימים ולשמור על ביצועי ההיגוי עם פחות טעויות. ב - Guangzhou Eep Auto Parts Co., Ltd. , אנו מאמינים שהחלטות טובות על חלקים מתחילות בהבנה טכנית טובה. לכן אנחנו מתמקדים לא רק באספקת רכיבי הגה, אלא גם בסיוע ללקוחות להבין טוב יותר מה הם קונים, איך כל חלק עובד ומה הכי חשוב בביצועים לטווח ארוך. אם אתה משווה חלקי הגה עבור השוק, הסדנה או עסקי ההפצה שלך, למידה נוספת מספק מנוסה יכולה להיות השלב הבא המעשית.

שאלות נפוצות

1. מה ההבדל בין קצה מתלה לקצה מוט קשר?

קצה מתלה הוא החיבור הפנימי המחובר למתלה ההיגוי, בעוד שקצה מוט קשר הוא החיבור החיצוני המקושר לפרק ההיגוי. הם עובדים יחד כדי להעביר את תנועת ההיגוי לגלגלים.

2. האם משאבת הגה גרועה יכולה לפגוע בחלקי הגה אחרים?

כֵּן. אם משאבת הגה אינה יכולה לספק לחץ הידראולי יציב, היא עלולה להגביר את הלחץ על מתלה ההיגוי ולהפחית את ביצועי ההיגוי הכוללים, במיוחד במערכות הידראוליות.

3. באיזו תדירות יש לבדוק קצוות של מוטות קשר?

יש לבדוק את קצוות מוטות הקשר במהלך בדיקות מתלים ויישור שגרתיות, במיוחד אם הרכב מראה היגוי רופף, בלאי צמיגים לא אחיד או רעש מלפנים.

4. האם יש צורך להחליף חלקי היגוי בזוגות?

לא תמיד, אבל במקרים רבים זה מומלץ. החלפת חלקים קשורים בזוגות יכולה לעזור לשמור על תגובת היגוי מאוזנת ולהפחית את הסיכוי לבלאי לא אחיד.
