מערכות חיישני רכב הן 'קצות העצבים' של כלי רכב מודרניים. כאלמנט החישה המרכזי של מערכת הבקרה האלקטרונית, הם אוספים את מצב תפעול הרכב ופרמטרים סביבתיים, ממירים אותם לאותות חשמליים ומשדרים אותם ליחידת הבקרה (ECU). מערכת זו היא בסיסית להשגת אינטליגנציה, יעילות ובטיחות של הרכב, ומשפיעה ישירות על הביצוע המדויק של פונקציות כגון ניהול מנוע, בקרת שלדה, יציבות מרכב ונהיגה אוטונומית.
EEP מספקת פתרונות רכיבי חיישנים המכסים את כל טווח הרכב, כולל חיישני מערכת הינע, חיישני בטיחות שלדה, חיישני נוחות גוף ורכיבי חיישנים חכמים.
באמצעות בחירה קפדנית של חומרי גלם, תהליכי ייצור מתקדמים ומערכת בדיקה ואימות מקיפה, EEP מבטיחה שכל רכיבי החיישנים בעלי דיוק מעולה, יציבות, התאמה סביבתית ועמידות לטווח ארוך, עומדים במפרט יצרן הציוד המקורי (OEM) ומספקים תמיכה אמינה בנתונים עבור מערכות רכב שונות.
פתרונות ניטור אלקטרוני לביצועי רכב
EEP מספק מערכת חיישני רכב רכיבים מתוכננים לשילוב לולאת משוב קריטית בתוך ניהול מנוע, בלימה נגד נעילה ורשתות בקרת פליטות. תיק טכנולוגיות עיבוד האותות שלנו עוסק באופטימיזציה של תערובת הדלק ויציבות המתיחה באמצעות התקני מדידה מדויקים המשרתים ארכיטקטורות אלקטרוניקה לרכב באסיה ואירופה, הפצו על פני 155+ טריטוריות של שוק לאחר מאז 1995.
טכנולוגיית ניטור גזי פליטה

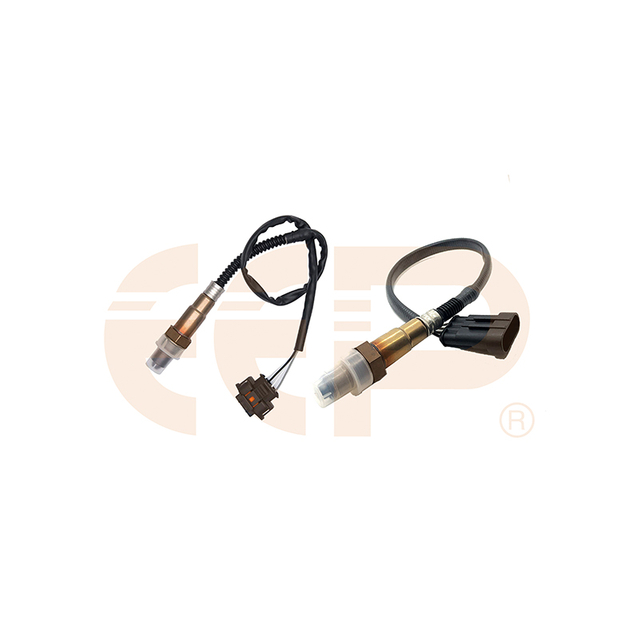

מערכת חיישן רכב חיישן חמצן הייצור כולל רכיבי חישה מבוססי זירקוניה המייצרים אותות מתח פרופורציונליים לריכוז החמצן בפליטת הפליטה, המאפשרים תיקון יחס אוויר-דלק בזמן אמת בתוך דרישות סובלנות למבדה של ±0.1. תשתית הייצור כוללת:
ייצור אלמנט זירקוניה
ייצור מצע קרמי תוך שימוש בזירקוניום דו חמצני מיוצב איטריה משיג הפעלת מוליכות יונית בטמפרטורות סף של 300 מעלות צלזיוס, עם יישום ציפוי מגן המונע זיהום עופרת הפוגע בתגובת החיישן. השקת אלקטרודת פלטינה משתמשת בטכניקות הדפסת מסך היוצרות משטחים קטליטיים המקלים על חילופי יוני חמצן על פני שיפוע ריכוז בין גז הפליטה ותאי ייחוס לאוויר הסביבה.
שילוב מעגל חימום
גופי חימום התנגדות המוטמעים בתוך גופים קרמיים מאפשרים הפעלה של 15-20 שניות מתנאי התחלה קרה, תוך הוצאת זרם של 1.2-1.8 אמפר בכניסה של 12 וולט ומשיגים טמפרטורות פעולה של 600-850 מעלות צלזיוס. תצורות חיישני פס רחב דו-תאים משלבות יצירת מתח של תא Nernst ואפנון זרם של תא משאבה, המספקות פלט למבדה ליניארי מ-0.65 (עשיר) עד 1.6 (רזה) טווחי מדידה התומכים בבקרת בעירה סטוכיומטרית ואסטרטגיות של טעינה שכבתית של צריבה רזה.
מערכות עיבוד אותות ומחברים
מאפייני מתח המוצא משתרעים על 0.1-0.9 וולט עבור חיישני מיתוג בפס צר המגיבים לנקודות הצלבה סטוכיומטריות, בעוד שעיצובי פס רחב מספקים אותות ליניאריים של 0-5 וולט המתואמים לערכי למבדה מדויקים. מכלולי המחברים כוללים אטמי סיליקון בטמפרטורה גבוהה המדורגים לחשיפה רציפה של 200 מעלות צלזיוס, מגעי קצה מצופים זהב המונעים פגיעה באות שנגרמה מקורוזיה, ומנגנוני נעילה מכניים המתנגדים לניתוק הנגרם על ידי רטט לאורך פרוטוקולי אימות עמידות של 500,000 קילומטרים.
יצירת אותות בלימה נגד נעילה
מערכת חיישני רכב חיישן מהירות גלגל הייצור מתחלק לטכנולוגיות איסוף מגנטי פסיבי וטכנולוגיות אקטיביות של אפקט הול המתייחסות לזיהוי תדרים של מעבר שן של טבעת רלוקטור לעיבוד קלט מאפנן ABS.
בניית חיישן אינדוקטיבי פסיבי
מכלולי ליבות מגנטיות הכרוכות בסלילי נחושת של 1,000-1,500 סיבובים מייצרים אותות מתח מתחלפים (משרעת פרופורציונלית למהירות סיבוב הגלגל) כאשר שיני הטבעת בטון ברזל מווסתות דפוסי שטף מגנטי. אופטימיזציה של גיאומטריית חלקי הקוטב משיגה סובלנות מרווח אוויר של 3-5 מ'מ השומרת על שלמות האות לאורך התקדמות בלאי המיסבים, עם מתח מוצא בטווח של 0.5-100 וולט AC בהתאם למהירות הסיבוב מזיהוי סף של 5 קמ'ש ועד ליכולת מקסימלית של 250 קמ'ש.
הנדסת חיישני הול אפקט פעילה
ICs מבוססי מוליכים למחצה אפקט הול המופעלים על ידי אספקת 12 וולט לרכב מייצרים יציאות דיגיטליות של גל ריבועי (מיתוג 0-12V) ללא תלות במהירות הסיבוב, מה שמאפשר זיהוי במהירות אפס קריטית לסיוע בהחזקה בגבעה ושילוב בלם חניה אלקטרוני. עיבוד אותות משולב מגביר את וריאציות מתח הול הנגרמות על ידי העברת דפוסי מקודד מגנטיים, עם דיוק תדר מוצא של ±0.5% על פני טמפרטורה קיצונית של -40°C עד +150°C.
תקנים להגנת הסביבה
בתי החיישנים משתמשים באלקטרוניקה תרמופלסטית המכילה הגנה מפני מחסום לחות המשיגה דירוגי חדירת IP67, מאומתים באמצעות חשיפה של 1,000 שעות לרסס מלח ומחזורי זעזועים תרמיים (מעברים של 40°C עד +125°C). מכלולי הכבלים כוללים עטיפה עמידה בפני שחיקה, חיבורי מחבר מוצמדים המונעים נדיפה של לחות לאורך גדילי המוליכים, וניתוב הפגת מתיחה המונע שברי עייפות במהלך מפרק המתלים.
אימות איכות וכיסוי יישומים
תהליכי ייצור ISO/TS 16949 משלבים בקרת תהליכים סטטיסטית ניטור עובי מצע קרמי (± 0.05 מ'מ סובלנות), אימות התנגדות סליל סליל (בתוך 3% מערכי יעד), ואפיון אות פלט לאורך בדיקות סוויף טמפרטורה. סיטונאי מערכת חיישני רכב תוכניות מספקות רכיבים תואמי EOBD/OBD-II המוצלבים ל-32,000+ יישומי רכב, עם מסדי נתונים טכניים המציינים גדלי חוט (גרסאות M18×1.5, M12×1.25), תצורות מפתחות מחברים חשמליים (עיצובי 1 חוט עד 6 חוטים), וממדי בוס הרכבה המבטיחים החלפת OE ישירה.
תשתית תמיכת מפיצים כוללת מדריכי מתאם של קוד תקלות אבחון (DTC) המקשרות כשלים בחיישנים לקודי תקלות ספציפיים (טווח חיישני חמצן P0130-P0167, קטגוריות מהירות גלגלים C0035-C0051), ספריות ייחוס של צורות גל של אוסילוסקופ הממחישות מאפייני אותות נאותים לעומת תבניות פלט מושפלות ומונעות התקנה של אלמנטים של חיישן קרש (Crack) 40-50 ננומטר) או נזק לרלוקטור כתוצאה מהקטנת פער אוויר מוגזמת.
